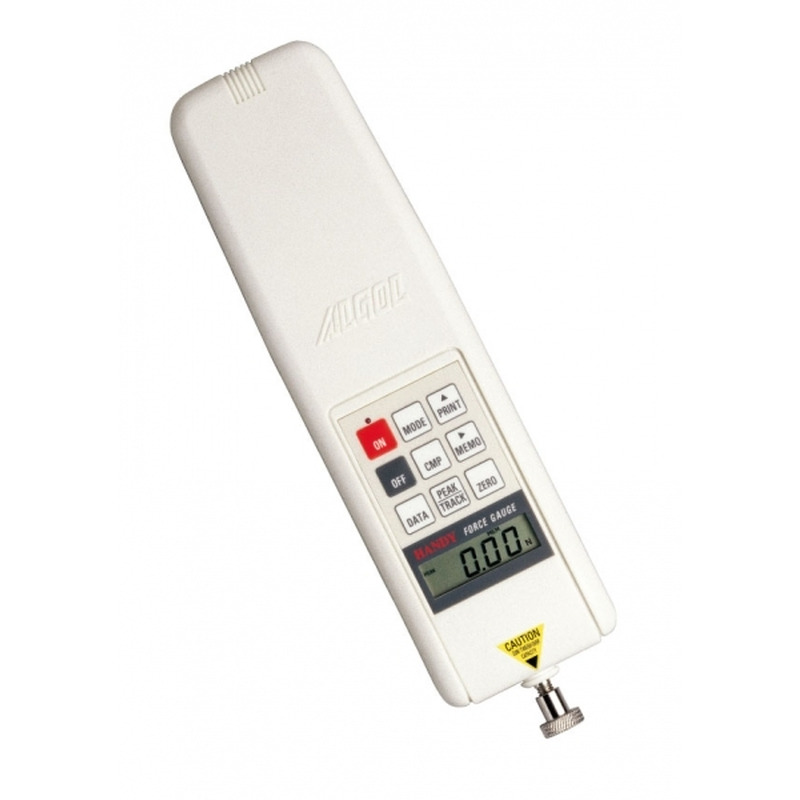

HF電子式推拉力計
本機不僅是做一些簡單的荷重測試而已，不論在各式各樣的產品測試（如：開關測試，連接器測試，破壞測試等），均可當做專用機使用。
還有測試結果的資料值，只要透過CENTRONICS介面，即可直接將所有資料值統計、分析處理，列印於個人電腦用的印表機上，不須另外購買列表機，降低成本，提高效率。
▶比較功能:設定上下限的公差值，可執行OK、NG判定。
▶記憶功能:能夠記憶256次(512個)測試資料，並可輸出信號(有自動記憶功能)。
▶高精度高解析度:具有±0.2%FS的精確度和±0.1%FS重複精度，並且實現在1Kgf的全刻度,最小的讀數值為0.1gf的1/10000解析度。
▶多功能:標準峰值、插拔測試、插拔的壓力峰值、插拔的拉力峰值、抓取接點信號值、設定列表機種類、設定地域的N值等多種機能均可輕易設定。
▶3種單位變換:可換N、Kgf(gf)、lbf的計測單位。
▶抓取峰值功能:一次的操作，可同時測出壓力、拉力(插入、拔出)的峰值。
▶操作簡單:因為是一部多功能的測試機，所以在按鍵的配置設計及操作的優異性均是一流的。
▶自動電源切斷功能:為了省電及保護本機，具有可設定01~99分的電源自動切斷功能。
▶地域牛頓(N)值的設定功能:依據地域不同，會有不一樣的地心引力。本機可輸入不同地域的牛頓(N)值，以消除因地域不同所產生的引力值差異而造成的誤差。
▶RS-232C設定功能:可設定和電腦連線的RS-232C通訊協定值。
▶多種信號輸出功能:可輸出RS-232C、類比、Digimatic、接點、比較器等信號。
|
計測單位 |
gf、kgf、lb、N ，4 單位切換顯示 |
|
精度 |
0.2% F.S. |
|
重複性 |
0.1% F.S. |
|
反應速度 |
10~320HZ, 6 Steps |
|
顯示幕 |
4 位數LCD |
|
計測方式 |
最大值，瞬間值 |
|
取樣速度 |
640回/秒 |
|
容許負荷 |
150% (105％蜂鳴器警報) |
|
A/D 變換器 |
16bit 逐次變換方式 |
|
連續使用時間 |
約10 小時 |
|
(滿充電時使用溫度25℃) |
|
|
充電時間 |
約9小時 |
|
使用溫度 |
0~+40℃ |
|
電源 |
NiMH電池 |
|
AC 整流器充電兼用電源(110V-240V，12V DC，500mA) |
|
|
重量 |
500g |
|
外型尺寸 |
230x65x35mm |
|
標準配件 |
測試配件，AC整流器，專用收藏盒。 |
|
輸出信號 |
類比輸出±2V FS |
|
Didimatic輸出(三豐公司) |
|
|
RS-232C輸出(選購) |
|
單位 |
最大荷重 |
最小讀值 |
||||||
|
型號 |
N |
Kgf |
gf |
lbf |
N |
Kgf |
gf |
lbf |
|
HF-1 |
10 |
1 |
1000 |
2.204 |
0.001 |
0.001 |
0.1 |
0.001 |
|
HF-2 |
20 |
2 |
2000 |
4.408 |
0.01 |
0.001 |
1 |
0.001 |
|
HF-5 |
50 |
5 |
5000 |
11.02 |
0.01 |
0.001 |
1 |
0.01 |
|
HF-10 |
100 |
10 |
10000 |
22.04 |
0.01 |
0.001 |
1 |
0.01 |
|
HF-20 |
200 |
20 |
… |
44.08 |
0.1 |
0.01 |
… |
0.01 |
|
HF-50 |
500 |
50 |
… |
110.2 |
0.1 |
0.01 |
… |
0.1 |
|
HF-100 |
1000 |
100 |
… |
220.4 |
0.1 |
0.01 |
… |
0.1 |
