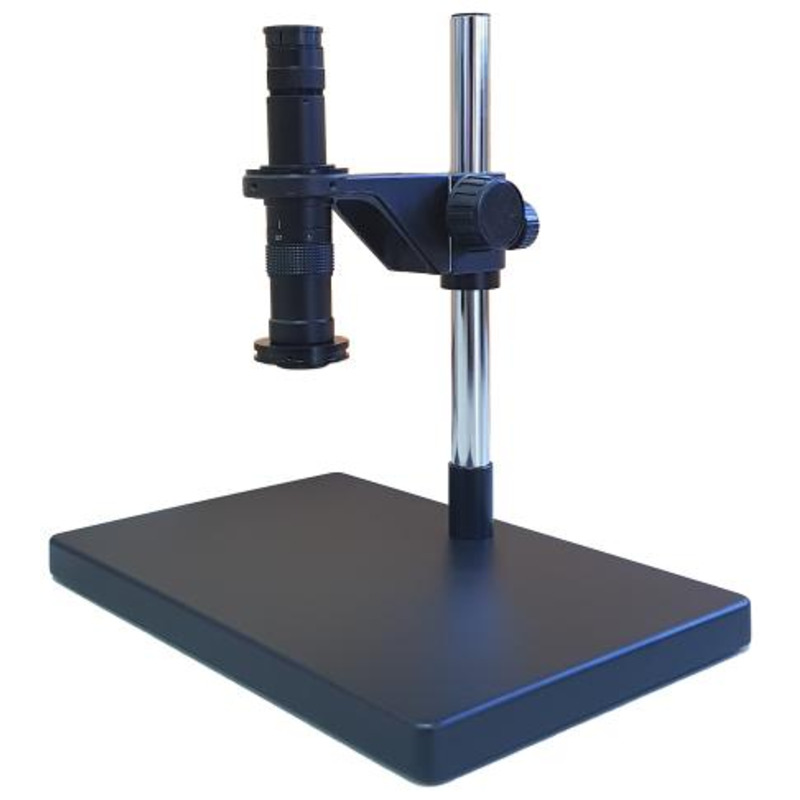

直筒變焦顯微鏡
上 套 筒
0.5X (標準配備)、0.35X、1X (選配)
主 鏡
0.7X~4.5X 定格變倍
綜合倍率
0.35X~2.25X(標準光學倍率)
工作距離
WD 100mm(標準配備)
平台尺寸
260mm/380mm標準平台。
特別說明
依不同需求可搭配各式輔助鏡和上套筒
最小光學倍率可達0.1225X、最大光學倍率可達 9X
搭配1/3〞CCD時最小視野為0.53mm、最大視野為39mm
最低工作距離WD 55mm、最高工作距離 WD 210mm
選購配件
HDMI CCD
XY量測台、金相移動台、各尺寸鋁製平台、快速移動台，各式環型燈源，各式CCD及LCD 螢幕，0.5X-WD205mm輔助鏡、0.75X-WD135mm輔助鏡、1.5X-WD70mm輔助鏡、2X-WD55mm輔助鏡

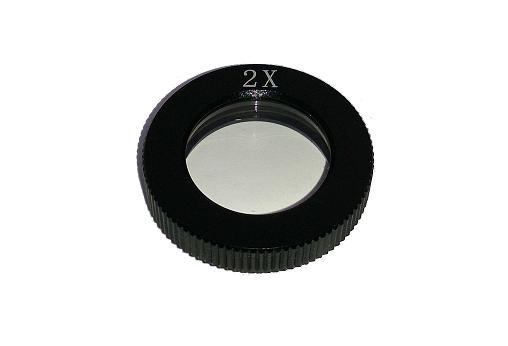

各式輔助鏡:
0.5x、0.75x、 1x、1.5x、2x 標準組合

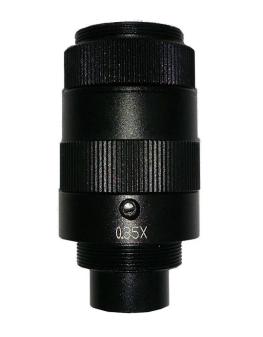

各式上套筒:
0.35x、0.5x、1x

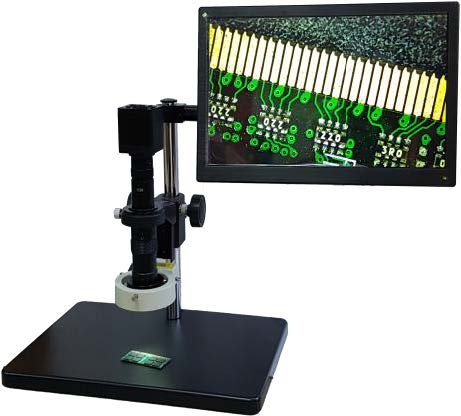

可搭配CCD及螢幕

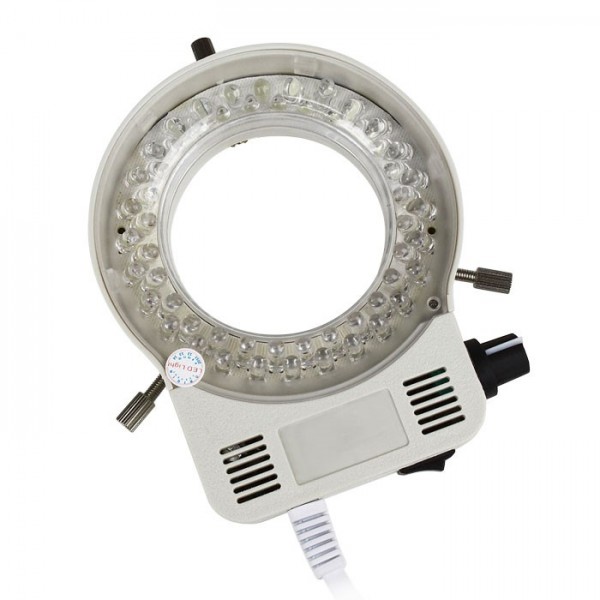

LED光源

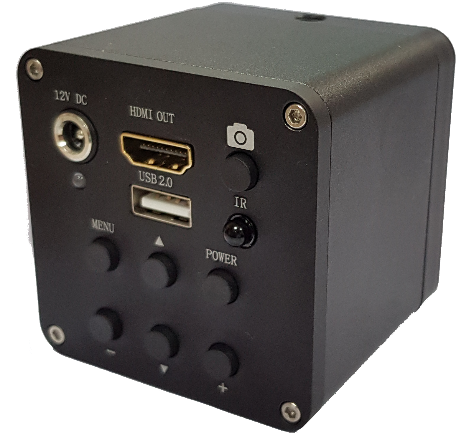

HDMI CCD規格說明
|
感測器類型 |
400萬畫素，1/3" CMOS彩色 |
|
有效畫素 |
2688H*1520V |
|
數據位元數 |
12bit |
|
畫素尺寸 |
2.0μm*2.0μm |
|
幀率 |
60幀/秒@2M(PC/HDMI) |
|
清晰度 |
最大清晰度1200TV線以上 |
|
掃描方式 |
逐行 |
|
快門類型 |
電子快門 |
|
動態範圍 |
>90dB |
|
信噪比 |
55dB |
|
靈敏度 |
2.0 V/lux-sec (550nm) |
|
曝光方式 |
手動/自動 |
|
白平衡 |
自動/手動 |
|
鏡頭介面 |
C/CS |
|
影像界面 |
標準HDMI介面，USB2.0 UVC介面 |
|
輸出解析度 |
2688X1520 |
|
電源 |
DC 12V/1A |
|
尺寸 |
63*63*63mm |
|
功能表功能 |
1.一個USB介面，可接USB隨身碟，可接電腦操作UVC拍照使用 |
|
2.十字線：1-16組，顏色可選，大小可調 |
|
|
3.將畫面(圖片)拍照,錄影保存到USB隨身碟裡,也可以瀏覽隨身碟裡的圖片 |
顯微鏡搭配1/3”CCD 各倍率參考參數
|
輔助鏡 |
以 1/3”CCD 為例 |
上套筒 |
|||
|
0.35X |
0.5X |
0.75X |
1X |
||
|
0.5X |
光學放大倍率 |
0.122x~0.787x |
0.175x~1.125x |
0.262x~1.688x |
0.35x~2.25x |
|
視野範圍 |
39.3mm~6.09mm |
27.4mm~4.26mm |
18.3mm~2.84mm |
13.7mm~2.13mm |
|
|
工作距離 |
約 205mm |
||||
|
0.75X |
光學放大倍率 |
0.183x~1.181x |
0.262x~1.687x |
0.393x~2.531x |
0.525x~3.375x |
|
視野範圍 |
26.2mm~4.06mm |
18.3mm~2.84mm |
12.2mm~1.89mm |
9.14mm~1.42mm |
|
|
工作距離 |
約 135mm |
||||
|
1X |
光學放大倍率 |
0.245x~1.575x |
0.35x~2.25x |
0.525x~3.375x |
0.7x~4.5x |
|
視野範圍 |
19.6mm~3.04mm |
13.7mm~2.13mm |
9.1mm~1.42mm |
6.85mm~1.06mm |
|
|
工作距離 |
約 100mm |
||||
|
1.5X |
光學放大倍率 |
0.367x~2.362x |
0.525x~3.375x |
0.787x~5.062x |
1.05x~6.75x |
|
視野範圍 |
13.1mm~2.03mm |
9.1mm~1.42mm |
6.1mm~0.95 |
4.6mm~0.71mm |
|
|
工作距離 |
約 70mm |
||||
|
2X |
光學放大倍率 |
0.49x~-3.15x |
0.7x~4.5x |
1.05x~6.75x |
1.4x~9x |
|
視野範圍 |
9.8mm~1.52mm |
6.85mm~1.06mm |
4.6mm~0.71mm |
3.4mm~0.53mm |
|
|
工作距離 |
約 55mm |
||||
