商品名稱:

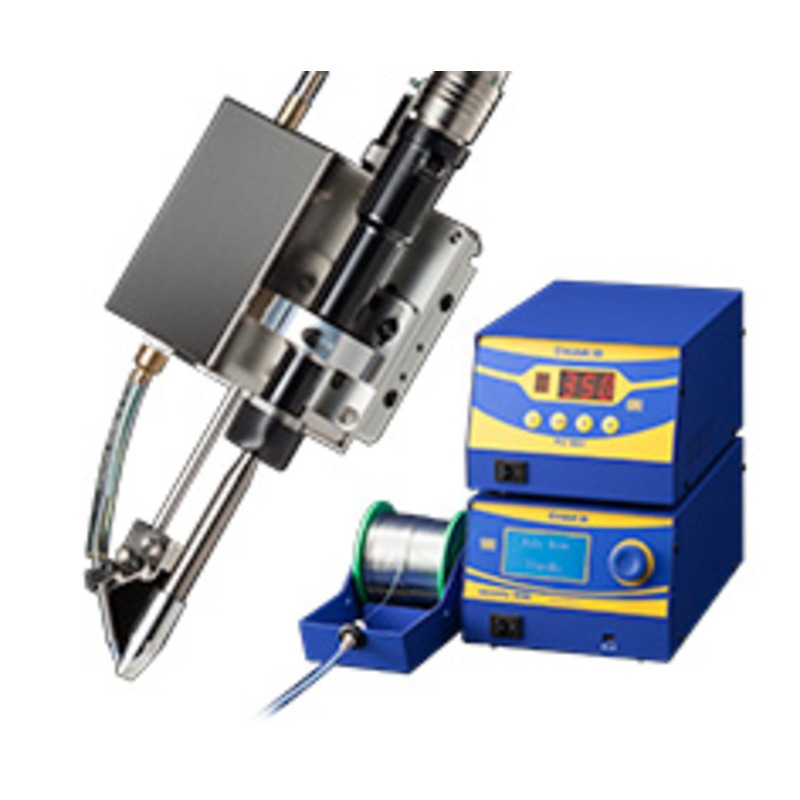

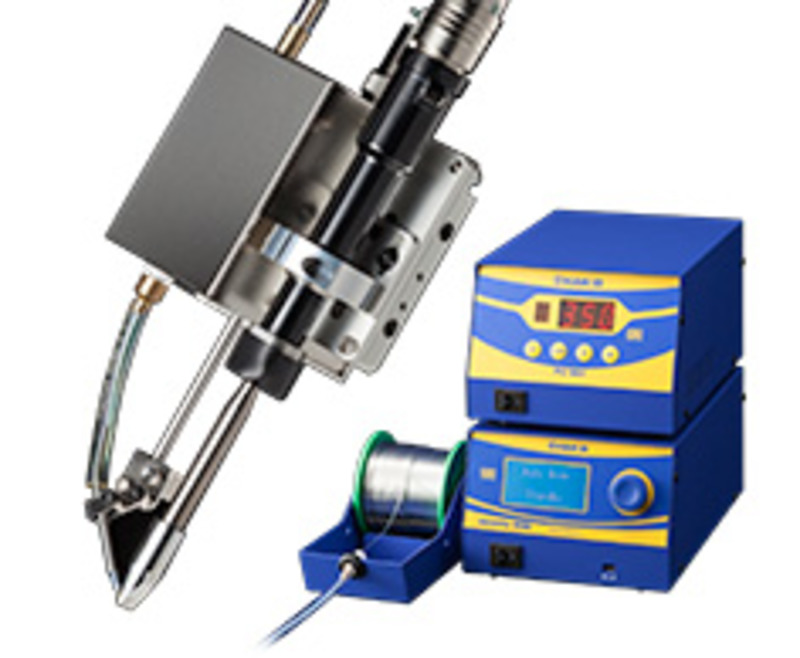

FU-500/FU-600/FU-601自動送錫裝置

  • 理想的LCIA(低成本智能自動化的縮寫)建置
  • 低成本的自動焊接裝置,減少手工焊接品質不佳提升焊接品質的穩定性
  • 可以與各種機器人和其他自動機組合,以低成本構建自動焊接工藝
  • 提供300W的高熱容量實現了廣泛的自動焊接


HAKKO FU-500 / FU-600/601可以與各種機器人和自動化機組合,以低成本構建自動焊接工藝



照片

FU500出錫驅動裝置系統與焊接距離相近有效提昇循環出錫的準確度

製圖

設有V-CUT切割焊錫線的標準裝置,切開錫線可以有效的防止錫球飛散

使用不同的線徑焊錫絲,只需更換送錫滑輪裝置更換簡單容易

照片

有效的調整送錫至焊頭的位置是十分重要

只需用扳手轉動調整螺絲即可至送錫位置

照片

採用光學傳感器檢測功能,可檢測堵塞、錫線用完及滑錫空轉等出錫錯誤,避免焊點出現沒有焊接的狀況

適用焊劑直徑:FU500-07X:Φ0.3,Φ0.5,Φ0.6(0.65),Φ0.8,Φ1.0mm 500-57X:Φ1.2,Φ1.6mm

可以對應φ0.3mm的細微焊錫絲,因此可以進行精細的焊接。

照片

FU600附帶烙鐵頭調整治具容易調整焊頭正確位置

並縮短更換烙鐵頭的時間

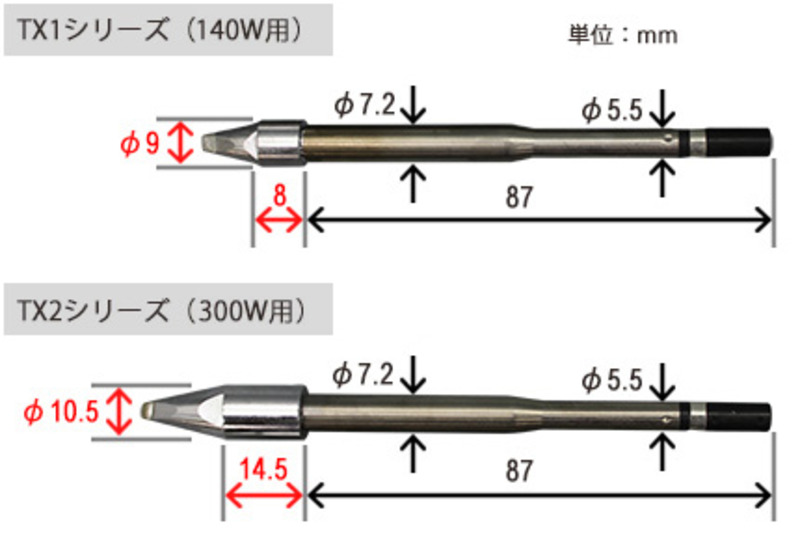

TX1系列和TX2系列的比較

採用一體成型的複合式烙鐵頭,導熱性快速、溫度控制穩定回焊速度佳

HAKKO FU-6001 HAKKO FU-6002

 根據連接機器的組合備有兩款的烙鐵筆可供選擇直式和L型式

另選購配件

N2適配器總成(產品編號BX 1023)

只需安裝氮氣轉換組件配合相對應的焊嘴

和排氣鋼管組合便可進行氮氣焊接

幻燈片單元(CX1000型號)

CX1000滑座組合(點焊用)

組件可使用特製的連接裝置與FU500/FU600組合

讓FU600垂直移動,同時使用外接空壓機控制組件

對於滑動單元/焊接用於繪圖(部件號CX 1001)

CX1001滑座組合(拖焊用)

拉焊時如碰到有高低起伏的環境或迂迴的角度等狀況

使用拖焊滑座使FU600更容易焊接

鐵尖清潔劑(部件號CX 1003)

CX1003烙鐵頭清潔機

轉動的清潔刷不但可以清除多餘的焊錫

同時也可清除助焊劑的殘渣,可經外部訊號

控制開關

溫度探頭(部件號CX 1002)

CX1002外接式溫度測試裝置

配合FG-100可外接的測頭可輕易和準備

測量烙鐵頭的溫度





FU-500

部件號

FU 500 - 07 X

FU 500 - 57 X

電源

AC 110 V 50/60 Hz

功率

35W

插頭形狀

美式三插接地型插頭

  • 本體部分

相應的焊錫直徑

Φ0.3,Φ0.5,Φ0.6(0.65),Φ0.8,Φ1.0 mm

Φ1.2,Φ1.6 mm

外形尺寸

145(W)×100(H)×230(D)mm

重量

2.3公斤

  • 電線單元部分

重量

620g

800g

※本體部件重量不包括電線。

*送錫本體的重量是驅動組件,送錫導管組,鐵氟龍管連接時的最大值。



FU-600

部件號

FU 600 - 07 X

FU 600 - 27 X

電源

AC 110 V 50/60 Hz

功率消秏

140 W

插頭形狀

美式三插接地型插頭

設定溫度範圍

50〜500℃

溫度精度

±5°C,無負載

  • 本體部分

電壓

AC 24V

外形尺寸

145(W)×102(H)×210(D)mm

重量

2.8kg

  • 烙鐵部分

※全長,重量不包括電線。



FU-601

部件號

FU 601 - 07 X

FU 601 - 27X

電源

AC 110 V 50/60 Hz

功率消耗

300 W

插頭形狀

美式三插接地型插頭

設定溫度範圍

50〜500℃

溫度精度

±5°C,無負載

  • 本體部分

電壓

AC 29V

外形尺寸

145(W)107(H)211(D)mm

重量

4kg

  • 烙鐵筆

※全長,重量不包括電線。
