商品名稱:

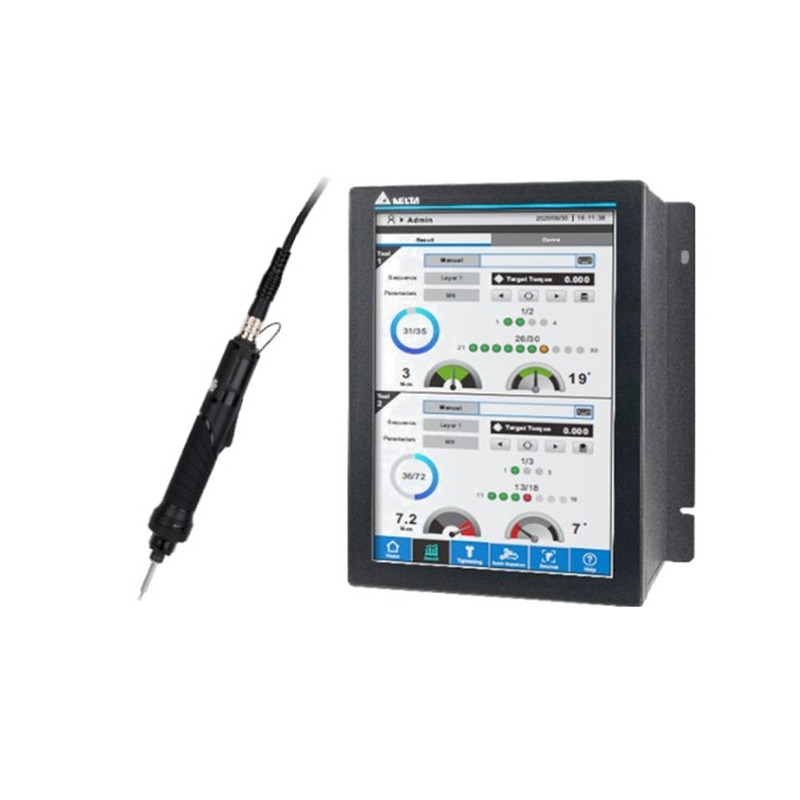

台達小扭力感測伺服馬達電動起子

系統特色：

  • 單控制器可驅動 2 把螺絲起子
  • 扭力閉環控制、重複精度高
  • 鎖附引導
  • 滑牙、浮牙等多種不良品分析機制
  • 支援數據追溯
  • 500 顆螺絲、500 個機種設定
  • 扭矩、角度、貼合點控制與監控
  • 提高生產力與產品品質








融入台達生產經驗，整合伺服馬達、扭力感測、軟體控制等關鍵技術，

協助客戶克服生產常見的螺絲工藝品質問題，

提供螺絲鎖附兼備精度、品質並適用各種應用情境的完整解決方案。

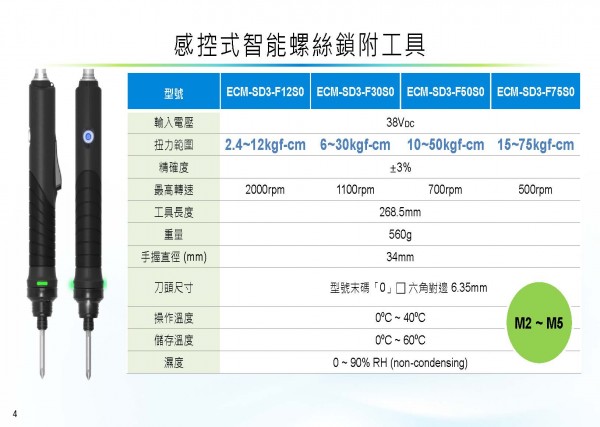

智能小扭伺服馬達扭力感測電動起子

型號

ECM-SDC-F12S0

ECM-SDC-F30S0

ECM-SDC-F50S0

ECM-SDC-F75S0

輸入電壓 Input voltage

100 ~ 240 VAC, 50/60 Hz

扭力範圍 Torque range (kgf·cm)

2.4 ~ 12

6 ~ 30

10 ~ 50

15~75

精確度 Precision

±3%

最高轉速 Max. speed

2000 rpm

1100 rpm

700 rpm

500 rpm

電鎖長度 Length

259 mm

重量 Weight

自動機台 Machine

610 g

手持 Handheld

560 g

手握直徑 Handheld O.D. (mm)

34 mm

刀頭尺寸 Bit size

型號末碼為0àHEX 1/4" (6.35 mm)

操作溫度 Operating temperature

0℃ ~ 40℃

儲存溫度 Storage temperature

0℃ ~ 60℃

濕度 Humidity

0 ~ 90%RH (non-condensing)

防護等級 IP class

IP40

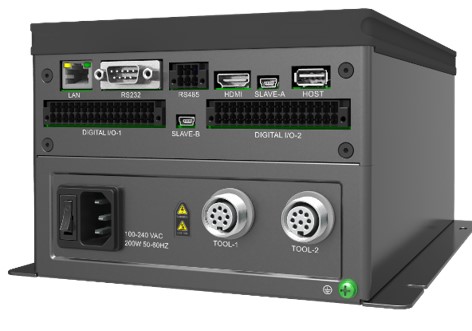

10"智能小扭伺服馬達扭力感測電動起子控制器



控制器

規格

輸入電壓 Input voltage

100 ~ 240 VAC

DC bus 電壓
DC bus voltage

38 VDC

額定輸出電流
Rated output current

3.7 Arms/軸

3.7 Arms/ 1-axis

瞬間輸出電流
Instantaneous output current

15 Arms

額定輸出功率
Rated output power

100W / 單軸 (1把)
(screwdriver)

200W / 雙軸 (2把)
(screwdrivers)

螢幕尺寸 Screen size

10.1” (觸控螢幕 touchscreen)

外觀尺寸 Dimensions (mm)

168 x 252 x 121
 (寬 width) x (高 height) x (深 depth)




 智能小扭伺服馬達扭力感測電動起子規格

型號

ECM-SDC-F12S0

ECM-SDC-F30S0

ECM-SDC-F50S0

ECM-SDC-F75S0

輸入電壓 Input voltage

100 ~ 240 VAC, 50/60 Hz

扭力範圍 Torque range (kgf·cm)

2.4 ~ 12

6 ~ 30

10 ~ 50

15~75

精確度 Precision

±3%

最高轉速 Max. speed

2000 rpm

1100 rpm

700 rpm

500 rpm

電鎖長度 Length

259 mm

重量 Weight

自動機台 Machine

610 g

手持 Handheld

560 g

手握直徑 Handheld O.D. (mm)

34 mm

刀頭尺寸 Bit size

型號末碼為0àHEX 1/4" (6.35 mm)

操作溫度 Operating temperature

0℃ ~ 40℃

儲存溫度 Storage temperature

0℃ ~ 60℃

濕度 Humidity

0 ~ 90%RH (non-condensing)

防護等級 IP class

IP40

10"智能小扭伺服馬達扭力感測電動起子控制器規格

控制器

規格

輸入電壓 Input voltage

100 ~ 240 VAC

DC bus 電壓
DC bus voltage

38 VDC

額定輸出電流
Rated output current

3.7 Arms/軸

3.7 Arms/ 1-axis

瞬間輸出電流
Instantaneous output current

15 Arms

額定輸出功率
Rated output power

100W / 單軸 (1把)
(screwdriver)

200W / 雙軸 (2把)
(screwdrivers)

螢幕尺寸 Screen size

10.1” (觸控螢幕 touchscreen)

外觀尺寸 Dimensions (mm)

168 x 252 x 121
 (寬 width) x (高 height) x (深 depth)
