商品名稱:

HAKKO 392真空吸物機

  • 可吸取各式元件和各類小型的零件
  • 內置膜片式真空泵,無須再接空壓系統
  • 能夠吸取重量至120g之物件
  • 吸筆和吸墊、軟管均為防靜電材質對敏感元件更安全

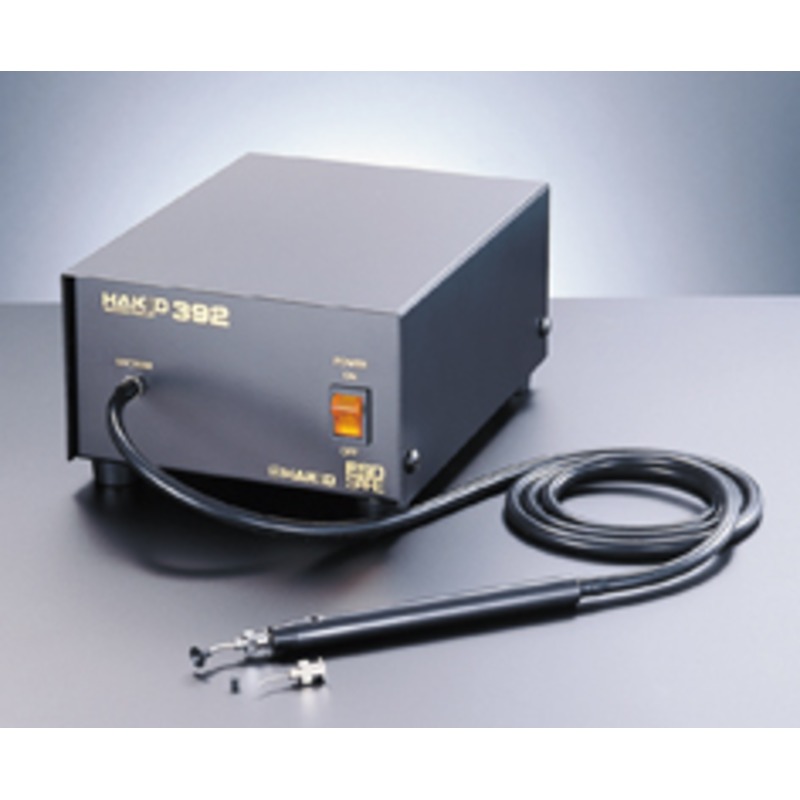

HAKKO 392圖像

用於各種電子零件的拾取扁平封裝,芯片電阻等

泵內置型,不需要供氣設備電開源可立即立即使用

強大的吸附能力,最高可達120 g(安裝φ7mm吸墊)

防靜電產品

吸墊規格

材質

導電矽橡膠

耐熱溫度

約150 °C

電阻值

10 4Ω〜10 6Ω

預計更換時間

當目視檢查出現裂縫或吸力變差

組合示例1組合示例1 組合示例3 組合示例4

由於最大吸附力隨著吸附表面的狀態而變化,請將其視為近似值

用手指關閉手柄的孔時,吸住物體 當你放開手柄的孔時,物體掉落

用指尖關閉手柄的孔吸附元件,放置元件請用吸力釋放孔釋放

型號

392-1

電源

AC 110 V 50/60 Hz

功率

5 W

插頭形狀

美式三插接地型插頭

最大達到壓力

37.3 kPa (280mm)

吸墊

導電橡膠

外形尺寸

本體:132(W)×83(H)×170(D)mm
筆:Φ10×123(L)mm
軟管:1.1m

重量

主機:1.65kg
筆:25 g

吸墊規格

材質

導電矽橡膠

耐熱溫度

約150 °C

電阻值

10 4Ω〜10 6Ω

預計更換時間

當目視檢查出現裂縫或吸力變差



 吸嘴尺寸

最大
吸附力

用法示例

部件號

物品名稱

形狀

打印*

A1164

吸嘴/孔直徑0.4mm
(外徑0.7mm)

 排氣嘴

“22”

0.6 gf

小部件如芯片電阻

A1165

吸嘴/孔徑1.1 mm
(外徑1.65 mm )

 排氣嘴

“16”

2 gf

約8至40針的緊湊型IC

A1198

吸嘴/孔直徑0.26 mm
(外徑0.5 mm)

 排氣嘴

“25”

-

0603對應

A 1486

吸嘴/孔直徑1.1mm
(外徑1.65mm)

 直噴嘴

“16”

-





部件號

A1166

A1312

A 1167

A1311

A1166

A1312

A 1167

A1311

物品名稱

墊/φ3

墊/φ5

墊/φ7

墊/φ10

墊/φ3

墊/φ5

墊/φ7

墊/φ10

形狀

 墊  墊  墊  墊

最大
吸附力

20 gf

60 gf

120 gf

230 gf

20 gf

60 gf

120 gf

230 gf
