商品名稱:

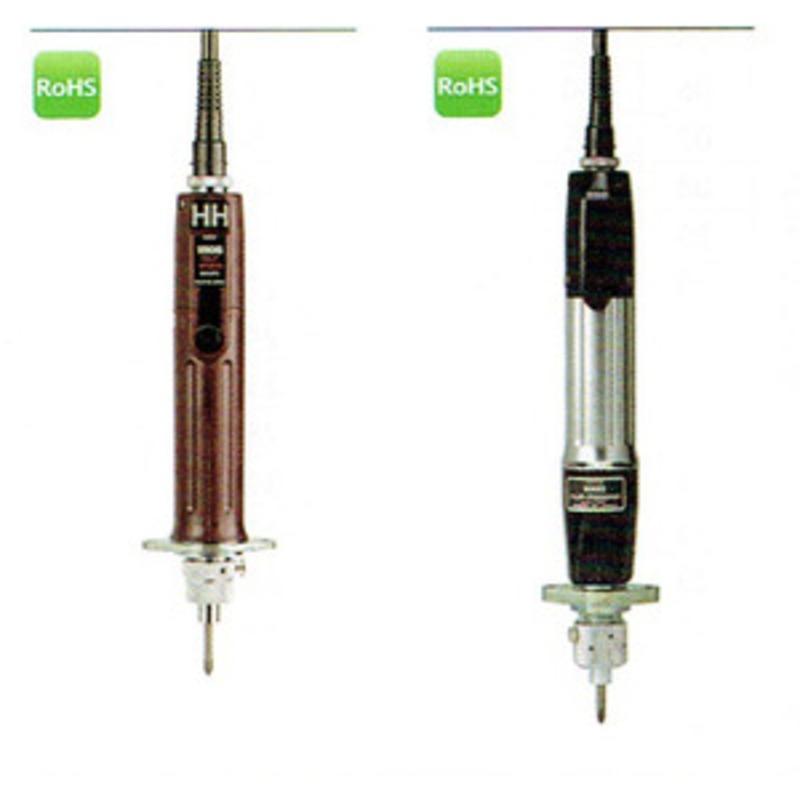

HIOS CLF系列自動機專用電動起子

它可以安裝在XY機器人上,是自動化裝配線的理想選擇。

由於轉矩精度穩定,可以通過自動化進行均勻的螺絲緊固。
由於驅動程序體積小巧輕便,因此可以方便地將其用於現有系統。
根據應用,品種豐富。

CLF-3000

它可以安裝在XY機器人上,是自動化裝配線的理想選擇。

由於轉矩精度穩定,可以通過自動化進行均勻的螺絲緊固。
由於驅動程序體積小巧輕便,因此可以方便地將其用於現有系統。

CLFQ-4000



由於負壓,吸螺絲,省去拾取螺絲的麻煩。有色金屬螺絲也可以被吸入,可以進行有效的工作。也可以去除螺絲緊固過程中產生的灰塵

吸氣部分外觀

(A)吸取頭 (B)起子頭 (C)吸氣組件
F3 - 標準18毫米 H4 60毫米 CLFQ 4-SET



直流型

可搭配HIOS現有VP-3空真空泵浦和電源控制盒

自動機專用電源可連接外部控制器(PLC)輕鬆控制電動起子正轉、反轉、轉速等操作

型號 規格   CLF-3000 CLF-4000 CLF-6000 CLF-6500 CLF-7000
吸付方式 CLFQ-3000 CLFQ-4000 CLFQ-6000 CLFQ-6500 CLFQ-7000
扭力範圍  N.M 0.03-0.15  0.1-0.35  0.3-0.6  0.4-1  0.5-1.5
lbf.in  0.3-1.3 0.9-3.1 3-5.3 3.5-9  4.3-13
 Kgf.cm  0.3-1.5 1-3.5 3-6  4-10   5-15
無負載轉速rpm±10%   Low 560  560  400 440  420
High  1000  1000 750 850  780
螺絲尺寸(mm)   小螺絲  1.0-2.0  1.4-2.6 2.0-3.0  2.0-3.0    120-350
自攻螺絲   1.0-1.7  1.4-2.3 2.0-2.6  2.0-3.0   400-600

適用起子頭



適用電源

hios起子頭  H4  H4  H5 H5  H5
HEX起子頭  - -  - - 1/4HEX
CLT-AY61 Ο Ο Ο Ο Ο
CLT-AY81 - - - - -
